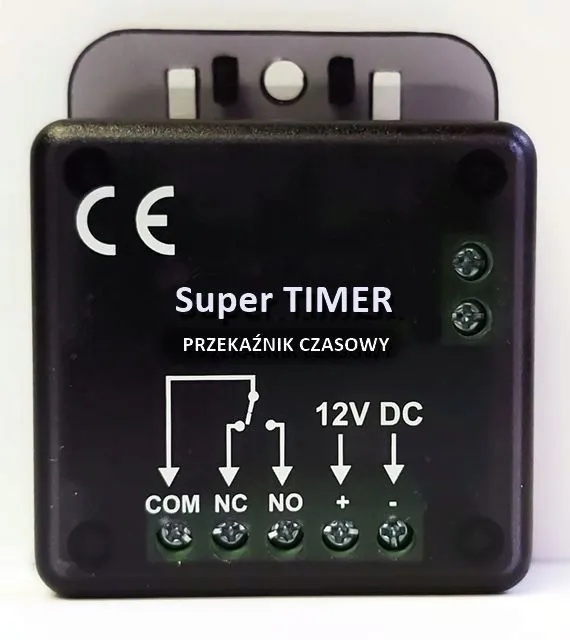

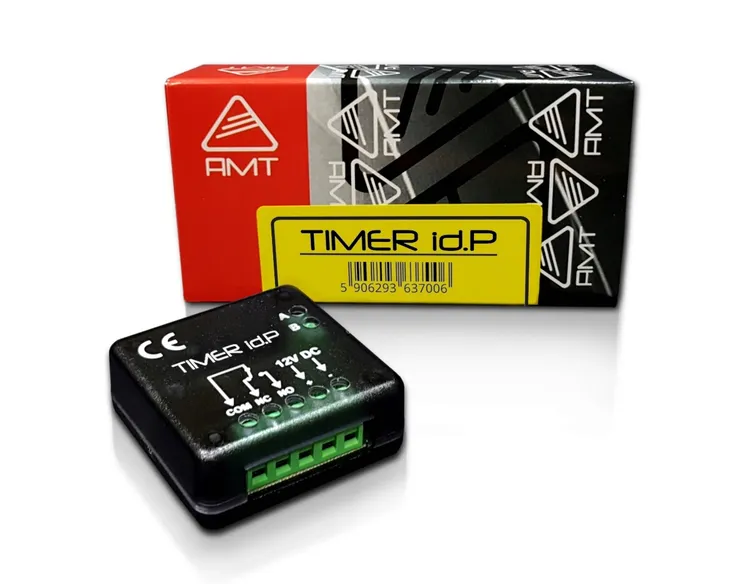

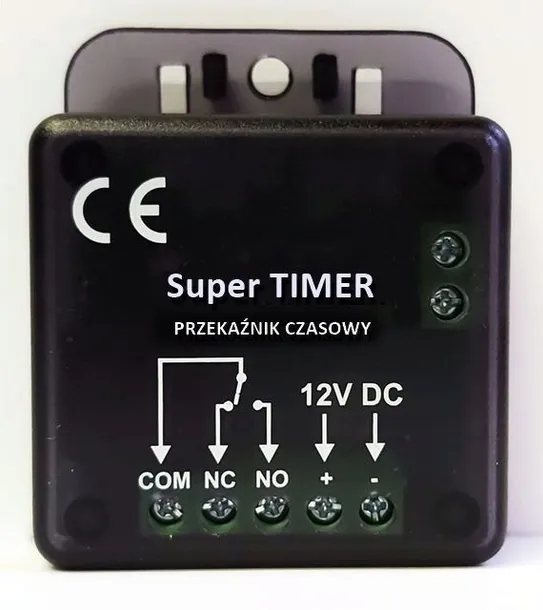

Specyfikacja techniczna:

• Zasilanie 12V DC
• Wyjście przekaźnikowe:  Styki COM/ NO/NC
• Max obciążenie styków dla 12V max 10A
• Programowany czas zwarcia styków 1sek - 30minut
• Ilość trybów programowania: 8
• Dwa wejścia (A - B) do inicjowania pracy przekaźnika

1. A - reaguje na sterowanie masą
2. B - reaguje na sterowanie +12V

Opis:

Przekaźnik o uniwersalnym przeznaczeniu. Można go zaprogramować do wielu różnych trybów działania. Wymaga on podłączonego zasilania.

TRYB 1:

Podanie sygnału sterującego na jedno z wejść załącza przekaźnik, po zdjęciu  sygnału  start odliczania czasu a  po odliczeniu czasu przekaźnik wyłącza się.

TRYB 2:

Zdjęcie  sygnału sterującego z jednego z wejść załącza przekaźnik. po podaniu  sygnału  start odliczania czasu a  po odliczeniu czasu przekaźnik wyłącza się.

TRYB 3:

Podanie sygnału sterującego na jedno z wejść załącza przekaźnik start odliczania czasu, a po odliczeniu czasu przekaźnik wyłącza się.  Ponowne zdjęcie i podanie sygnału sterującego w trakcie odliczenia czasu spowoduje odliczanie czasu od nowa.

TRYB 4:

Zdjęcie sygnału sterującego z jednego z wejść załącza przekaźnik start odliczania czasu a po odliczeniu czasu przekaźnik wyłącza się. Ponowne podanie i zdjęcie sygnału sterującego w trakcie odliczenia czasu spowoduje odliczanie czasu od  nowa.

TRYB 5:

Podanie sygnału sterującego na jedno z wejść załącza przekaźnik start odliczania czasu. Zdjęcie sygnału w trakcie odliczania czasu  wyłącza przekaźnik i kasuje odliczanie czasu a po odliczeniu czasu przekaźnik wyłącza się.

TRYB 6:

Impuls sygnału sterującego na jedno z wejść załącza przekaźnik start odliczania czasu natomiast kolejny impuls sygnału wyłącza przekaźnik i kasuje odliczanie czasu. Po odliczeniu czasu przekaźnik wyłącza się.

TRYB 7:

Podanie sygnału sterującego na jedno z wejść (A lub B) rozpoczyna start odliczania czasu (sygnalizowany szybkim pulsowanie Led), po odliczeniu zaprogramowanego czasu, następuje załączenie przekaźnika. Zdjęcie sygnału z wejść (A/B) lub odłączenie zasilania, kasuje odliczanie czasu i wyłącza przekaźnik

TRYB 8:

Impuls sygnału sterującego na jedno z wejść załącza przekaźnik kolejny impuls sygnału wyłącza przekaźnik
